1. Instalare

---

1.1. Schema de principiu

1.2. Instructiuni de montaj

1.3. Cablare

1.4. Instalarea telefoanelor

1.5. Instalarea liniilor externe

1.6. Instalarea aparatelor de transmisie a facsimilurilor (fax), a modemurilor sau a automatelor de raspuns (robot)

1.7. Alimentarea cu curent electric

1.8. Conectarea instalatiei de usa

Centrala telefonica trebuie montata intr-un spatiu uscat, fara praf, in conditii de umiditate si temperatura normale. Montati centrala pe perete, fara a fi sub influenta razelor de soare, a corpurilor de incalzire sau a câmpurilor electromagnetice puternice.

Alimentare centralei la reteaua de curent electric trebuie sa se faca prin intermediul cablului livrat fara a se face prelungiri. Daca este necesar, montati o priza de alimentare (220V) in apropierea locului unde este instalata centrala.

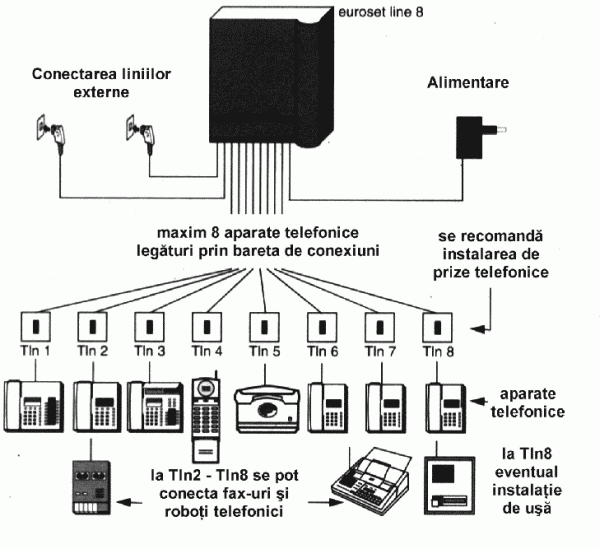

1.1. Schema de principiu

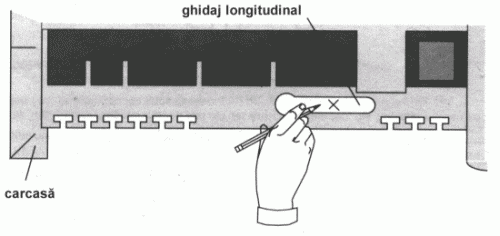

1.2. Instructiuni de montaj

Nu montati centrala daca aceasta sau conductorii electrici prezinta urme de deteriorare!!!

• prindeti centrala de perete prin intermediul diblurilor si a suruburilor livrate

• ghidajele permit modificarea pozitiei centralei

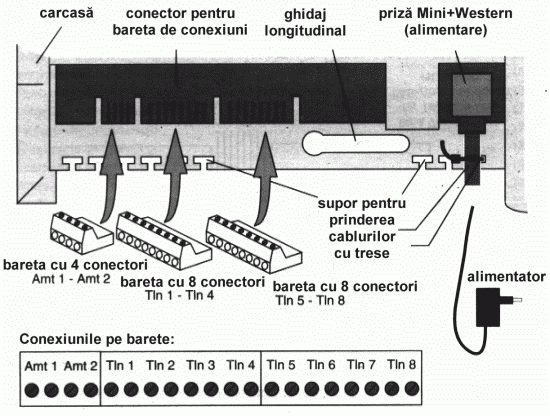

1.3. Cablare

ATENTIE! Intrerupeti alimentarea cu energie electrica a centralei!

• fixati cablurile liniilor interne si externe pe baretele de conexiuni

• introduceti baretele in conectorii centralei

• pentru a impiedica smulgerea conductorilor din baretele de conexiuni utilizati sigurantele de plastic pentru a le fixa de carcasa centralei

• nu efectuati aceste lucrari in timpul furtunilor!

1.4. Instalarea telefoanelor

Pentru liniile interne puteti utiliza orice tip omologat de telefon cu mod de formare ton sau puls.

Daca utilizati dispozitive la care trebuie luata in considerare polaritatea: conectorul "a" al liniilor interne Tln1 .. Tln8 este pozitiv (+).

Pentru a putea efectua apeluri externe si in cazul unor pene de curent telefonul conectat la Tln1 trebuie sa aiba acelasi mod de formare ca si linia externa 1.

Lungimea maxima a liniilor interne este de 1000 m (utilizând conductori cu diametrul de 0,6 mm).

Liniile interne 1 .. 8 se conecteaza pe bareta de conexiuni in conectorii Tln1 .. Tln8.

Telefonul conectat la Tln1 este utilizat pentru programarea centralei.

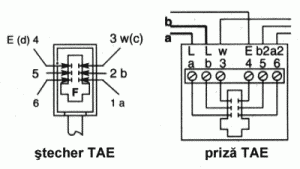

Modul de legatura al prizelor si stecherelor tip "TAE" :

1.5. Instalarea liniilor externe

Centrala euroset line 8 poate fi conectata la maxim doua linii ale centralei publice.

Conectati prima linie externa pe bareta de conexiuni in locatia AMT1.

Conectati a doua linie externa la locatia AMT2.

Daca utilizati numai o linie externa trebuie sa blocati prin programare utilizarea celei de a doua linii externe.

1.6. Instalarea aparatelor de transmisie a facsimilurilor (fax), a modemurilor sau a automatelor de raspuns (robot)

Aceste dispozitive pot fi conectate, ca orice aparat telefonic, la liniile interne Tln2 .. Tln8.

Pentru a functiona corect, pentru liniile interne corespunzatoare acestor dispozitive trebuie activata prin programare "protectia transmisiilor de date". Daca aceasta nu e posibil prin intermediul dispozitivului respectiv atunci conectati intâi un aparat telefonic obisnuit si efectuati programarea.

Daca operati centrala cu o singura linie externa este recomandabila instalarea unui comutator automat de fax. Acesta se instaleaza pe linia externa inaintea centralei si recunoaste apelurile venite din partea aparatelor fax si permite numai apelurilor vocale sa fie transferate spre centrala.

1.7. Alimentarea cu curent electric

Nu alimentati centrala pâna nu ati efectuat cablarile liniilor interne si externe!

• Introduceti mufa Mini-Western a alimentatorului in priza de lânga bareta de conexiuni Tln5 .. Tln8.

• Introduceti alimentatorul in priza

Utilizarea altor alimentatoare decât cele originale este strict interzisa.

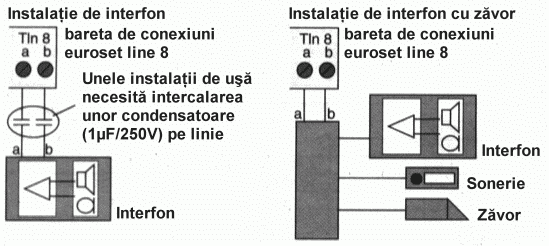

1.8. Conectarea instalatiei de usa

La centrala euroset line 8 puteti conecta instalatiile uzuale de usa, cu sau fara zavor electric.
