4. Programarea centralei

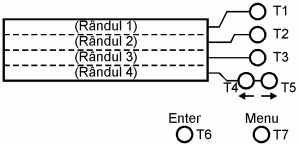

Programarea centralei se face prin intermediul meniurilor afisate pe
ecranul LCD cu ajutorul butoanelor de programare. Butoanele T1 .. T5 corespund
rândurilor 1 .. 4 de pe afisaj.
Butoanele T4 si T5 se utilizeaza la navigarea prin diferitele optiuni
de programare. In partea dreapta a afisajului se indica, suplimentar la
cursorul de programare, numarul liniei interne sau externe asupra la care
se opereaza.
Butonul ENTER (T6) este utilizat in unele cazuri pentru a confirma o
actiune iar in altele pentru a cicla printre setari.
Butonul MENU (T7) permite revenirea la un meniu de nivel superior. Prin
apasarea repetata a acestui buton afiseaza meniul de selectare a limbii
(engleza, germana, franceza, italiana). Instructiunile de fata prezinta
meniurile in limba engleza, corespondentul termenilor in celelalte limbi
poate fi dedus destul de usor.
Intrarea in modul de programare se face apasând oricare din butoanele
de programare.
Intrarea in modul de programare este posibila numai daca toate liniile
interne si externe sunt in stare de repaus. Pe toata durata programarii
centrala este iesita din functie: liniile interne nu functioneaza iar
liniile externe E1 .. E4 sunt atribuite liniilor interne TN11 .. TN14.
Iesirea din modul de programare se face automat daca timp de 10 minute
nu se actioneaza nici o tasta sau manual selectând punctul de meniu
C O N C L U D E.
Toate modificarile in programare devin active imediat. Nu exista o procedura
prin care sa se revina la setarile dinaintea intrarii in modul de programare.
Este posibil ca intre meniurile prezentate aici si meniurile afisate
de centrala dumneavoastra sa existe mici diferente. Acestea se datoreaza
diferitelor versiuni de software inglobate in centrala.
Descrierea meniurilor
A. INSTALLATION
(instalare)
- booth 1 (cabina 1), booth 2 (cabina 2) se utilizeaza
la definirea liniilor pentru aparatele de cabina si a aparatelor de
deservire. Optiuni posibile: "??" (aparat de cabina), "??"
(aparat de deservire), - (neconectat)
- FV 1 (Master) - instalarea unui emitator radio (optiune indisponibila
in România)
- Inquiry with exchange: internal bell / external bell - apelurile
externe pot fi semnalizate prin acelasi tip de semnal sonor ca si apelurile
interne. Optiuni posibile: "yes" / "no".
- Change FR to IR lock: yes / no - apelurile externe sunt semnalizate
pe liniile programate pentru apel imediat. Daca nu se raspunde la nici
una dintre acestea, apelul va fi semnalizat la liniile programate pentru
apel redirectat. Urmatorul apel extern va fi semnalizat imediat si la
aparatul la care s-a raspuns ultima oara. Prin acest punct de meniu
acest lucru poate fi impiedicat.
- LW700 keys - optiune pentru cazul utilizarii telefonului special
de secretariat LW700 Kommerz
- Coded bell to subscriber, day / night - Programarea liniilor
interne si a soneriilor externe la care va fi semnalizat un apelul codat.
Programarea se face pentru fiecare linie interna (TN11 .. TN20), pentru
fiecare sonerie externa (RS1, RS2) si pentru fiecare, mod (zi / noapte).
Optiuni posibile: "*" (apelul va fi semnalizat), "-"
(apelul nu va fi semnalizat)
- Coded bell to circular bell, day / night - Apelul codat poate
fi semnalizat si prin intermediul soneriilor suplimentare (optional)
- Door bell to subscriber, day / night - Aceeasi programare ca
si la semnalizarea apelului codat, numai ca trateaza modul in care este
semnalizata apasarea butonului de sonerie (intrarea de sonerie externa,
S - S')
- Door bell to circular bell, day / night - Apasare butonului
soneriei poate fi semnalizat si prin intermediul soneriilor suplimentare
(optional)
B. Cityline
(linii externe)
- Outgoing lock - drepturile de acces la liniile externe. Pentru
fiecare linie externa E1 .. E4 sunt posibile urmatoarele optiuni:
"-" - linie externa conectata si libera pentru acces la exterior
"*" - linie externa neconectata sau linia va fi blocata pentru
orice cerere de acces (0, 90 sau 91 .. 94)
"0" - linia externa nu poate fi ocupata prin formarea cifrei
0 sau 90, numai prin apel selectiv (91 .. 94)
Daca operati centrala cu
mai putin de patru linii externe este obligatorie declararea porturilor
respective cu "*". In caz contrar ocuparea liniilor externe
cu 0 va functiona defectuos.
- Call waiting from external - semnalizarea apelului in asteptare.
Se stabileste daca apelurile externe de la liniile E1 .. E4 sunt semnalizate
printr-un semnal de apel in asteptare daca la liniile programate pentru
apel imediat se poarta o convorbire.
- Dial Mode Imp, FO - setarea modului de formare pentru fiecare
linie externa E1 .. E4. Optiuni posibile: "F" - ton, "I"
- puls
- Dialtone detector turn off - in mod uzual centrala refuza sa
formeze numere pe liniile externe daca nu detecteaza tonul de la centrala
publica. In cazul in care liniile externe sunt de calitate slaba detectarea
tonului poate fi anulata. Optiuni posibile: "*" detectarea
tonului este activa, "-" detectarea tonului este inactiva.
- Clearing sign detector turn on - optiune invalida pe teritoriul
României
- Attenuation set up to 2dB - in cazul in care centrala se afla
fizic foarte aproape de centrala publica - apar disfunctionalitati -
se poate activa atenuarea semnalului. Regula generala: daca centrala
se afla in aceeasi localitate ca si centrala publica atenuarea trebuie
sa fie de 4dB, altfel de 2dB. Optiuni posibile: "*" - atenuarea
este de 2dB, "-" - atenuarea este de 4dB.
- Shortdial 500 .. 599 lock - blocarea formarii numerelor din
memoria centralei prin apelare rapida pe fiecare linie externa in parte.
Urmatoarele doua puncte de meniu, "C. Ringdistribution user"
si "D. Ringdistribution exchange" trateaza modul de semnalizare
al apelurilor din doua puncte de vedere diferite dar actioneaza asupra
acelorasi variabile. Modificarile aduse intr-unul din meniuri se reflecta
imediat si in celalalt.
"C. Ringdistribution user" trateaza optiunile din punctul
de vedere al liniilor interne iar "D. Ringdistribution exchange"
din punctul de vedere al liniilor externe.
Din aceasta cauza se vor explica numai meniurile "D. Ringdistribution
exchange"
Meniuri selectabile:
- From exchange 1 .. 4, day / night
- To subscriber / to coded bell
Programarile se fac pentru fiecare linie externa, pentru modul de lucru
zi, pentru modul de lucru noapte, pentru fiecare linie interna si pentru
soneriile auxiliare in parte.
Pentru fiecare linie interna ("subscriber") Su11 .. Su20 sau
sonerie auxiliara ("coded bell") CB1 .. CB2 se pot programa:
"D" - apel imediat
"F" - apel redirectat (apelul extern este semnalizat la aceste
linii numai dupa 3 apeluri dupa semnalizarea pe liniile de apel imediat
si numai daca intre timp nu s-a raspuns pe una din acestea)
"-" - apelul nu este semnalizat
E. User blocking
(blocarea accesului)
- Subscriber offering - se stabileste protectia la penetrarea
apelului pentru fiecare linie interna in parte. Optiuni posibile: "*"
- linia interna poate fi penetrata, "-" penetrarea nu este
posibila.
- Subscriber 500 .. 599 - se stabileste dreptul pentru fiecare
linie interna de a forma numere din memoria rapida a centralei
- Subscriber 11 .. 20 Extern, National, International, None -
pentru fiecare linie interna se stabileste dreptul de acces la apeluri
externe, nationale sau internationale. Optiuni posibile: "-"
- linia nu este restrictata, "E" - nu se pot forma numere
externe, "N" - nu se pot forma numere nationale (care incep
cu 0), "I" - nu se pot forma numere internationale (care incep
cu 00).
- Intercept exchange - dreptul de a intercepta un apel extern
(cu 98)
Meniurile se repeta pentru ambele moduri de lucru: zi / noapte.
F. Test / Measure
(test, masuratori - meniu de service)
- Reset - efectueaza o initializare a programului centralei.
Valorile din memorie (numere programate si setari) ramân neschimbate
- Connections, Conference1, Conference2 - genereaza diferite
stari si tonuri pe liniilor interne pentru efectuarea masuratorilor.
Se pot genera tonuri de formare, de confirmare, de linie ocupata. Se
poate simula trecerea liniei in asteptare (verificarea melodiei in asteptare)
se poate accesa fiecare linie externa pentru verificarea detectarii
tonului centralei publice, se poate actiona zavorul instalatiei de usa,
etc. Modul de semnalizare este indicat in ultimul rând si poate
fi modificat cu ajutorul tastelor T4 si T5:
"--" - legatura intrerupta
"->" - legatura in directia de transmisie (rândul
2 spre rândul 3)
"<-" - legatura in directia de receptie (rândul 3
spre rândul 2)
"<>" - legatura pe cablu de 4 conductori
- Display test - verifica integritatea afisajului LCD
G. KDM - Functions
(meniu de service)
Modulul de memorie KDM contine programarile centralei precum si memoria
rapida. Memoria este de tip EEPROM si nu necesita o sursa de alimentare
exterioara. La fiecare punere sub tensiune a centralei (de exemplu dupa
o cadere de tensiune) aceasta citeste programarile din modulul KDM.
Daca modulul KDM este gol, defect sau chiar absent centrala functioneaza
cu o configuratie implicita prin care se asigura apelurile in exterior
si primirea tuturor apelurilor.
Prin acest punct de meniu se poate sterge continutul memoriei sau se
permite copierea din / in modulul de memorie KDM a configuratiei si a
numerelor pentru transferul la alta centrala.
Centrala telefonica ascom ECONOM 4/10
Versiunea 1.10
iunie 2000
|
