1.4. Conexiuni
1.4.1. Liniile externe
1.4.2. Liniile interne
1.4.3. Imprimanta
1.4.4. Instalatia de usa
1.4.5. Comutatorul zi / noapte; intrerupator de sonerie
1.4.6. Soneria exterioara
1.4.7. Functia de cabina
Pe regleta de conexiuni se vor face urmatoarele legaturi:
1.4.1. Liniile externe
Liniile externe vor fi conectate la porturile I .. II (a, b). Daca utilizati
numai o singura linie externa blocati a doua linie prin programarea centralei.
1.4.2. Liniile interne
Liniile interne vor fi conectate la porturile 1 .. 5 (a si b) de pe
regleta. Pentru aceste linii puteti utiliza in general orice tip de telefon
care este omologat. Totusi se recomanda utilizarea telefoanelor cu mod
de formare in ton (DTMF, FO) pentru ca permit o operare mai rapida
si mai facila a centralei. Chiar daca centrala Romtelecom nu recunoaste
modul de formare in ton centrala va face conversia modului de formare
conform programarii modului de formare pentru liniile externe. Totusi,
daca sunteti conectati la o centrala digitala a Romtelecom va recomandam
sa obtineti modul de formare in ton (implicit este puls) pentru liniile
dumneavoastra externe.
Atât pentru liniile interne cât si pentru cele externe utilizati
conductori telefonici cu diametrul de 0,4 .. 1,7 mm dezizolati pe o portiune
de 8 .. 9 mm.
1.4.3. Imprimanta
Imprimanta pentru tiparirea convorbirilor se conecteaza prin intermediul
cordonului serial:
maro - GND (ground)
verde - TD (transmit data)
galben - RD (receive data)
alb - DSR (data send ready)
Cablul de comunicatie se va confectiona astfel:
- DSR (alb) <-> DTR, pinul 6
- RD (galben) <-> TD, pinul 2
- TD (verde) <-> RD, pinul 3
- GND (maro) <-> GND, pinul 7 pentru mufa mama de 25 de pini,
sau pinul 5 pentru mufa mama de 9 pini
Lungimea maxima a cablului nu trebuie sa depaseasca 15 m.
In functie de modul in care imprimanta trateaza semnalul DSR este posibil
sa fie nevoie de mutarea jumper-ului DSR, aflat in interiorul centralei
pe placa de interfata, din pozitia "DSR INT" in pozitia "DSR
EXT".
Imprimanta trebuie programata cu urmatorii parametri de comunicatie:
- viteza: 1200 baud
- format: 8 biti
- paritate: fara
- biti de stop: 2
- biti de start: 1
Imprimanta nu tipareste
datele legate de convorbiri (numar format, durata, cost) in absenta impulsului
de taxare generat de centrala publica!
Nu conectati sau deconectati
NICIODATA imprimanta cu centrala aflata sub tensiune!

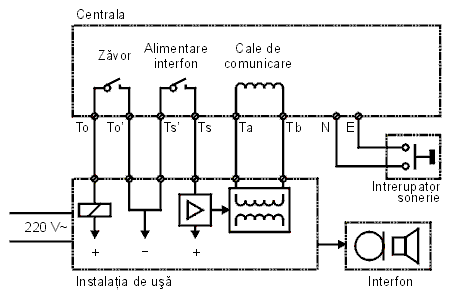

1.4.4. Instalatia de usa
Instalatia de usa se conecteaza astfel:
Ta, Tb : calea de comunicatie (interfon)
Ts, Ts' : releu de comanda a alimentarii (contacte fara potential electric)
To, To': releul de actionare a zavorului electric al usii
Instalatia de usa permite comunicarea intre centrala telefonica si interfonul
montat la intrarea in locuinta sau firma.
Instalatia de usa trebuie sa fie prevazuta cu alimentare separata de
calea de comunicare.
1.4.5. Comutatorul zi / noapte; intrerupator de sonerie
Comutatorul zi / noapte se conecteaza la porturile N si E. Contactul
inchis intre "N" si "E" indica modul de lucru "noapte".
In loc de comutatorul zi / noapte se poate monta un intrerupator de
sonerie. Cât timp se apasa pe intrerupatorul de sonerie se va semnaliza
un apel pe toate liniile interne si la soneria exterioara. Utilizarea
unui intrerupator de sonerie in locul comutatorului zi / noapte trebuie
indicata in programarea centralei prin prezenta pinului S. In acest caz
nu mai este posibila comutarea intre modurile de lucru zi / noapte.

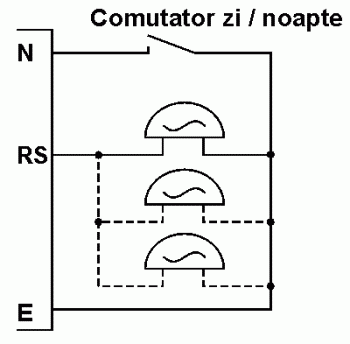

1.4.6. Soneria exterioara
Soneria exterioara (auxiliara) se conecteaza la porturile RS si E. Se
pot conecta in paralel maxim 3 sonerii a câte 5200 Ohm.

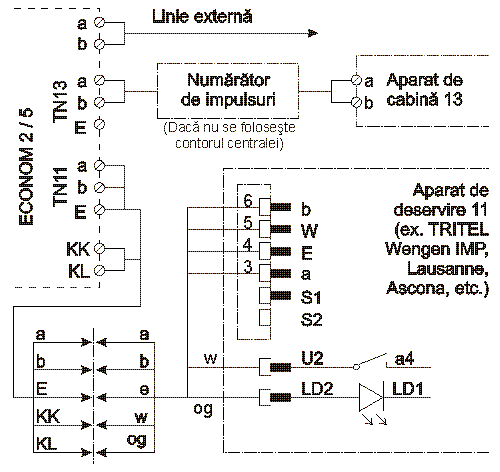

1.4.7. Functia de cabina
Centrala telefonica ascom ECONOM 2/5
Versiunea 1.10
martie 2000
|
