1.2. Prezentare

---

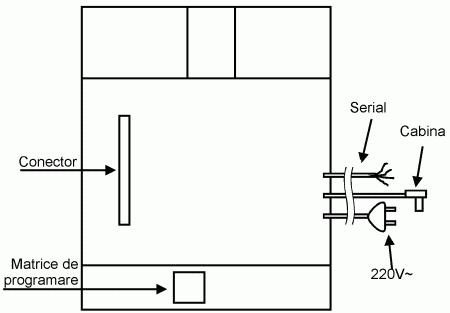

Alimentarea centralei se face la reteaua de 220V printr-un cordon standard cu o lungime de cca. 1 m.

Nu schimbati stecherul cordonului de alimentare deoarece are incorporat un filtru de deparazitare!

Matricea de programare serveste la programarea centralei prin intermediul pinilor de programare.

NU demontati centrala daca aceasta se afla sub tensiune.

Nu depasiti urmatorii parametri ai liniilor interne: lungime 2800m (utilizând conductor de 0,5 mm diametru) respectiv impedanta de 1000 ohmi

Centrala trebuie montata intr-un spatiu bine aerisit fara ca temperatura ambianta sa depaseasca 40 grade.

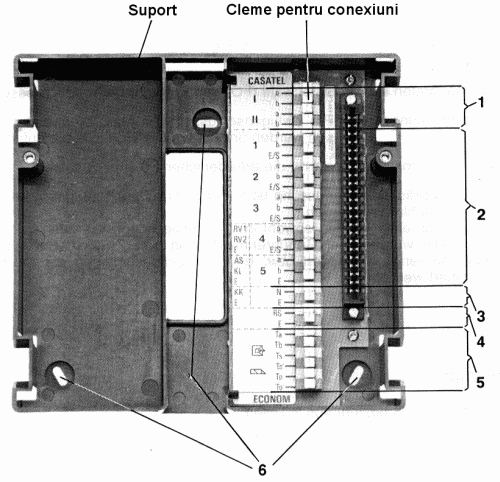

1. liniile externe E1, E2 (I, II)

2. liniile interne TN11 .. TN15 (1 .. 5)

3. comutator zi / noapte sau intrerupator de sonerie

4. sonerie externa

5. gauri pentru fixare
